直流斷路器安秒特性測試儀操作使用指南

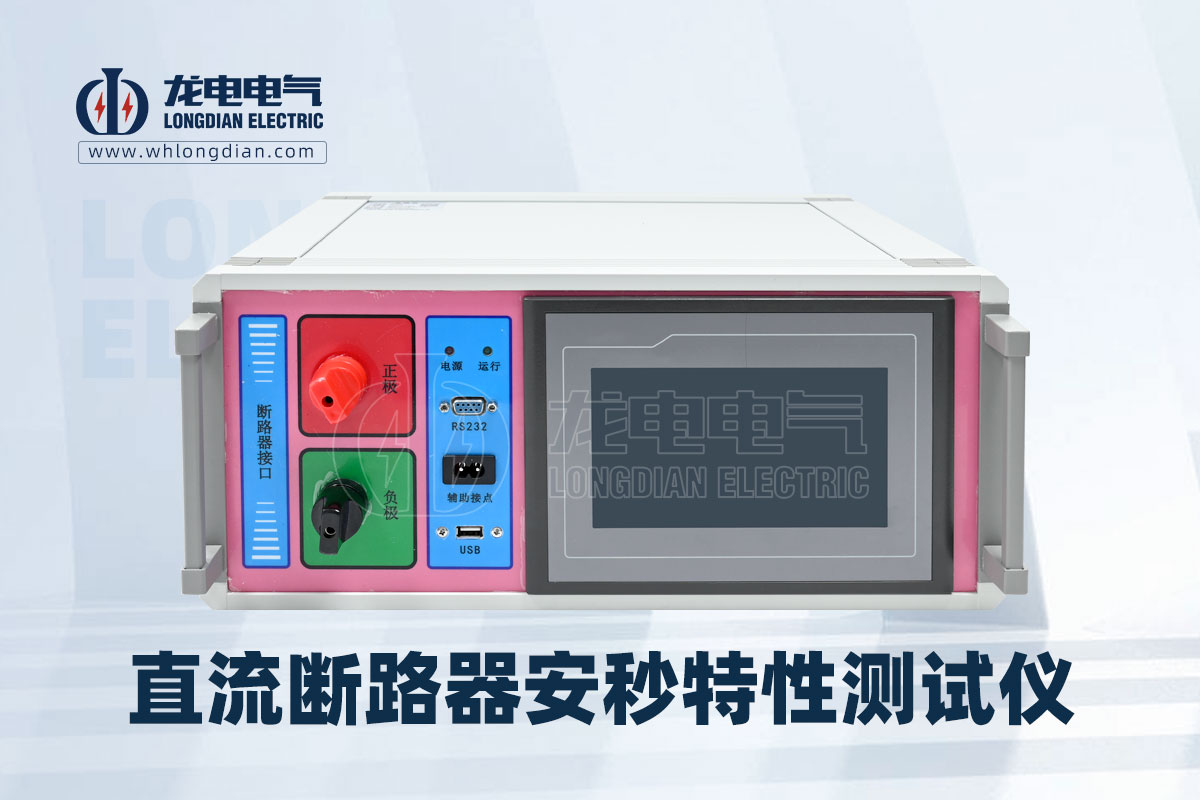

直流斷路器安秒特性測試儀是用于測試直流斷路器動作特性的重要工具，廣泛應用于變電站等電力系統中。以下將以武漢龍電電氣研發生產的LDZKC-1000A直流斷路器安秒特性測試儀為例來介紹其操作使用方法。

① 準備工作

◆ 設備取出與放置：將測試裝置從鋁合金儀表箱中取出，放置在地面或平穩的臺面上。確保儀表箱放置在測試裝置旁邊，但不要阻擋測試裝置的風道（通常位于儀器后面與側面）。

◆ 接線：根據儀器與被測直流斷路器的接線圖（如圖1所示），正確連接測試裝置與被測斷路器。確保接線牢固可靠，避免測試過程中發生接線松動或脫落。

◆ 電源接入：將測試裝置的電源插頭接入220V±20%、頻率50Hz的電源插座中。

② 開機與主界面操作

◆ 開機：打開測試主機側面板的開關，等待幾秒鐘后，進入歡迎界面。點擊顯示屏任意位置，進入主界面。

◆ 主界面功能：主界面顯示三個功能菜單，分別為“斷路器測試功能”、“記錄查詢功能”和“參數設置功能”。用戶可以根據需要選擇相應的功能進行測試或查詢。

③ 斷路器測試功能操作

◆ 設置斷路器信息：在斷路器測試界面中，設置相關測試單位、測試者、廠站名稱、斷路器編號、斷路器型號、額定電流、試驗電流比等參數。這些參數對于后續測試結果的分析和記錄至關重要。

◆ 選擇測試功能：設置好斷路器信息后，可以選擇單點測試、全點測試、回路測試、脫扣測試或內阻測試等測試功能進行測試。

― 單點測試：設置試驗電流比后，點擊測試圖標按鈕進行測試。測試過程中，實時顯示測試電流、已測試時間等信息。測試完成后，顯示測試結果和測試曲線。

― 全點測試：設置電流比個數、起始比值和累加步長后，進行測試。測試過程中，儀器會自動按照設定的參數進行測試，并記錄每個測試點的數據。

― 回路測試：設置五個額定電流值后，輸入測試電流進行測試。測試完成后，輸入脫扣斷路器的位號，并保存數據。

― 脫扣測試：設置電流步長、時間步長、起始電流和終止電流后，進行測試。測試過程中，電流從起始值自動累加到終止值，直到斷路器脫扣為止，并記錄脫扣值。

― 內阻測試：直接點擊內阻測試按鈕進行測試，測試完成后顯示回路內阻值。

◆ 測試過程注意事項：

― 在測試過程中，確保被測斷路器處于閉合狀態。如果未閉合，儀器會彈出“斷路器開關未合上”對話框。此時，需要按對話框中的“關閉”按鈕，并手動閉合斷路器。

― 測試過程中，可以實時查看測試狀態和測試結果。如果需要停止測試，可以點擊人工終止按鈕。

― 測試完成后，記得點擊保存數據按鈕進行數據保存。如果需要重新測試，可以點擊清除數據按鈕（注意：清除數據后，之前測試的數據會被刪除）。

④ 記錄查詢功能操作

◆ 進入記錄查詢界面：在主界面中，點擊記錄查詢按鈕進入記錄查詢界面。

◆ 設置查詢條件：輸入需要查詢的時間段（起始時間---截止時間），并選擇需要查詢的內容（單點測試、全點測試、回路測試或內阻測試）。

◆ 搜索數據：點擊“點擊搜索”按鈕進行搜索。搜索完成后，在下列的表格中會顯示所有保存的數據。選擇需要查看的數據，點擊查詢圖標按鈕進行查詢。

◆ 查看測試曲線：在查詢結果中，點擊“曲線查看”按鈕可以查看測試曲線。這有助于更直觀地了解測試過程和測試結果。

◆ 數據導出：如果需要導出數據，可以點擊“導出到U盤”按鈕。導出的數據格式為Excel文件，可以通過U盤上傳至直流斷路器安秒特性測試儀報表轉換工具軟件生成數據報表。

⑤ 異常情況處理

在測試過程中，如果遇到異常情況（如“斷路器開關未合上”提示等），可以按照說明書中的異常情況處理措施進行處理。例如，檢查被測斷路器是否閉合，按測試裝置前面板上的復位按鈕重新啟動測試過程等。
