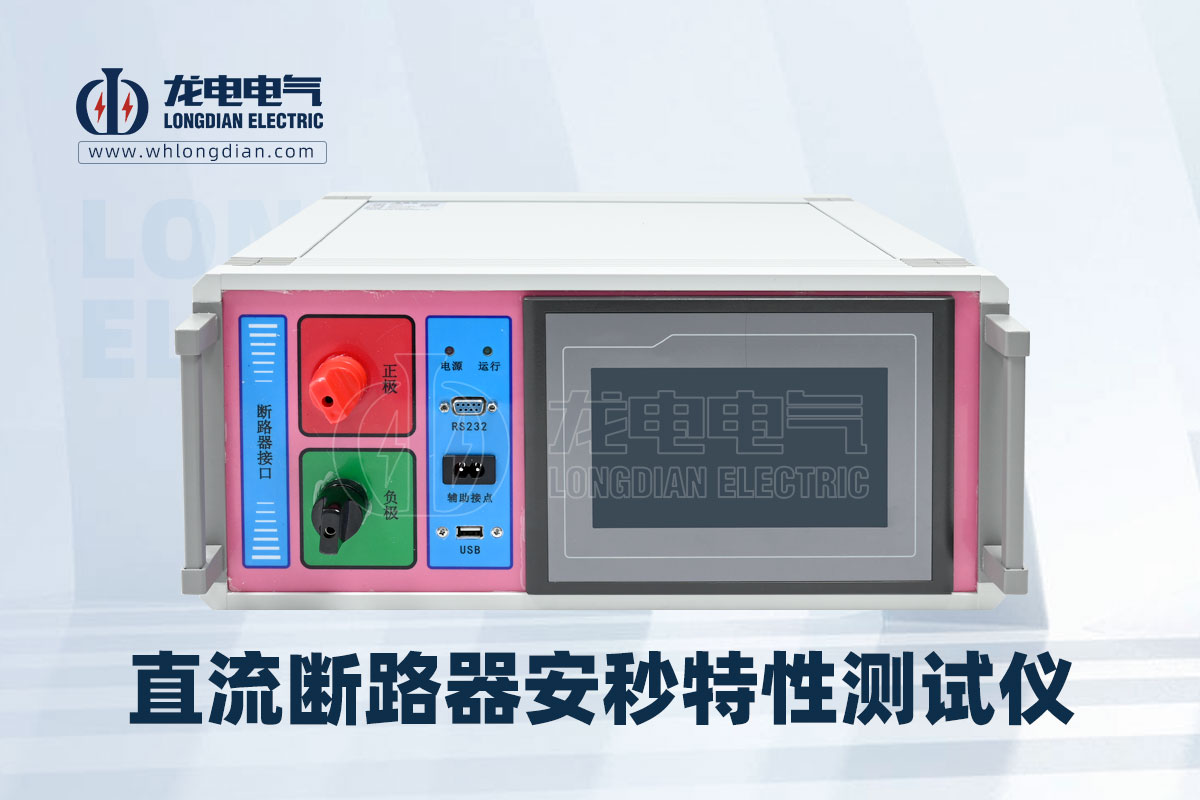

直流斷路器安秒特性測試儀工作原理及應用

直流斷路器安秒特性測試儀工作原理

直流斷路器安秒特性測試儀是一種專門用于模擬故障電流，測試直流斷路器動作時間的儀器。其工作原理主要包括以下幾個方面：

◆ 電流源： 測試儀內部配備高性能的電流源，能夠產生穩定的直流故障電流，模擬各種故障情況下的電流波形。

◆ 控制系統： 控制系統負責設定測試參數，如故障電流的大小、上升時間、持續時間等，并控制電流源輸出相應的電流。

◆ 測量系統： 測量系統精確測量斷路器從接收到故障信號到完全切斷故障電流的時間，即斷路器的動作時間。

◆ 數據處理與顯示： 測試儀將測得的動作時間與預設的標準曲線進行比較，并通過顯示屏或打印機輸出測試結果。

工作流程簡述：

◆ 設置參數： 根據斷路器的額定電流、類型和保護要求，在測試儀上設置所需的測試電流、時間等參數。

◆ 施加電流： 測試儀向斷路器施加設定的故障電流。

◆ 測量動作時間： 測試儀精確測量斷路器動作的時間。

◆ 數據分析： 測試儀將測得的數據與標準曲線進行對比，判斷斷路器的動作是否符合要求。

◆ 生成報告： 測試儀生成詳細的測試報告，記錄測試參數、動作時間等數據。

直流斷路器安秒特性測試儀的應用

直流斷路器安秒特性測試儀在電力系統中有著廣泛的應用，主要包括：

◆ 斷路器出廠檢驗： 確保斷路器出廠時的性能符合設計要求。

◆ 定期維護： 評估斷路器在運行過程中的老化情況，及時發現潛在故障。

◆ 整定校驗： 驗證斷路器保護整定值的準確性，確保其能夠在規定的時間內動作。

◆ 故障分析： 分析斷路器動作異常的原因，為故障排查提供依據。

◆ 新產品研發： 用于新型斷路器的性能測試和優化。

直流斷路器安秒特性測試儀的主要特點

◆ 高精度： 能夠精確測量斷路器的動作時間，保證測試結果的可靠性。

◆ 靈活性： 可以模擬各種故障電流波形，適應不同的測試需求。

◆ 自動化程度高： 測試過程自動化程度高，減少了人為誤差。

◆ 功能豐富： 除了基本測試功能外，還具備數據存儲、分析、報告生成等功能。

直流斷路器安秒特性測試儀是保障電力系統安全可靠運行的重要工具。通過定期對直流斷路器進行安秒特性測試，可以及時發現潛在的故障隱患，提高系統的可靠性。
